三、转子绕组编辑

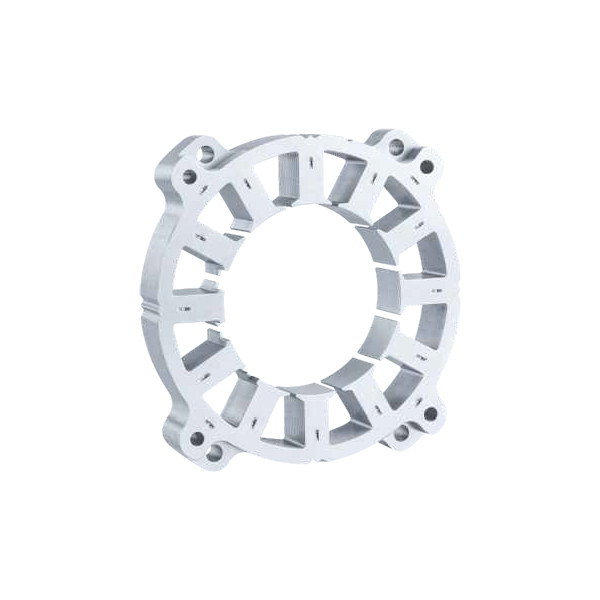

电机转子

交流异步电动机的转子绕组分鼠笼型与绕线型两类。鼠笼型结构较为简单，一般由合金铝浇注人转子铁心槽内并由两端端环短接而成；也有用铜条嵌入再焊上铜质端环的。为了改善起动性能，鼠笼型又可制成深槽式及双鼠笼等特殊型式。绕线型转子绕组与定子绕组相同，它除可用上述各式绕组外，还可用波形绕组。波形绕组是由单匝或几匝的杆形单元线圈，嵌装后由两个元件在端部焊接成一只线圈，并形成整个绕组，其布接线原理与上述绕组不同，但外形与双层叠绕组相似。波形绕组常应用于大型的 交流电动机转子绕组及直流电动机的电枢绕组。

定子绕组不同的接线形式可以形成不同的极性，电动机根据其极性关系，可分为显极式与庶极式两种类型。

1．显极式绕组

一台具有四个凸极的电动机定子，它的每只线圈形成一个磁极；而且相邻两只线圈所形成的极性不同；在四个凸极上就形成了四个磁极。所以，在显极式绕组中，每组线圈形成一个磁极，即绕组的线圈组数与磁极数相等。此外，为使相邻磁极能呈N、s极性成对存在，则必须使相邻两组线圈里的电流方向相反。因此相邻两个线圈组的连接方式必须是反接串联，也就是电工术语称之为“头接头”、“尾接尾”。

实际上，除直流电机及单相凸极式罩极电动机外，一般定子都没有凸出的极掌。

2．庶极式绕组

相邻两组线圈的极性是相同的，都是s极，由于同极性相斥的原理，使线圈形成的磁场经相邻凸极返回构成闭合磁路；从而使没有线圈的凸极上产生异极性N磁极。所以，在庶极式绕组中，每个线圈组将形成一对磁极，每相绕组的线圈组数为磁极数的一半。

在庶极式绕组中，因为每组线圈所产生的磁极极性都相同，因而所有线圈里的电流方向都相同，即相邻两个线圈组是顺接串联。这种接线方式便是电工俗称的“首尾相接”，即“尾接头”连接。

电机绕组是由线圈组构成一相或整个电磁电路的组合体；而线圈组则由一个或多个线圈顺接串联而成。因此线圈是电动机绕组的基本元件，也是以绝缘导线(圆形或矩形截面导线)按一定形状绕制而成。线圈可以是一匝，也可由数百上千匝绕成，其匝数的多少主要取决于电源电压和电动机电磁部分的参数，并由计算确定。

电动机线圈的形状有多种，但其基本结构由三部分组成，即嵌入铁心槽内的直线部分称有效边，而一只线圈有两个有效边，是产生电磁能量转换的有效部分；连接两有效边的部分，在线圈嵌装后处于铁心两端槽外，称线圈端部，它是线圈构成必不可少的部分，但不能作能量转换；引线是线圈绕制后的首、尾线头，也是引接线圈电流的连接点。

集中式绕组的绕制和嵌装比较简单，但效率较低，运行性能也差。目前的交流电动机定子绝大部分都是应用分布式绕组，根据不同机种、型号及线圈嵌绕的工艺条件，电动机各自设计采用不同的绕组型式和规格，故其绕组的技术参数也不相同。
